刮板输送机是一种挠性牵引机构的连续输送机械，是为采煤工作面和采区巷道运煤布置的机械。它的牵引构件是刮板链，承载装置是中部槽。
刮板输送机的类型很多，各组成部件的形式和布置方式也各不相同，但其主要结构和基本组成部分是相同的，由机头部、机身、机尾部和辅助设备四部分组成。

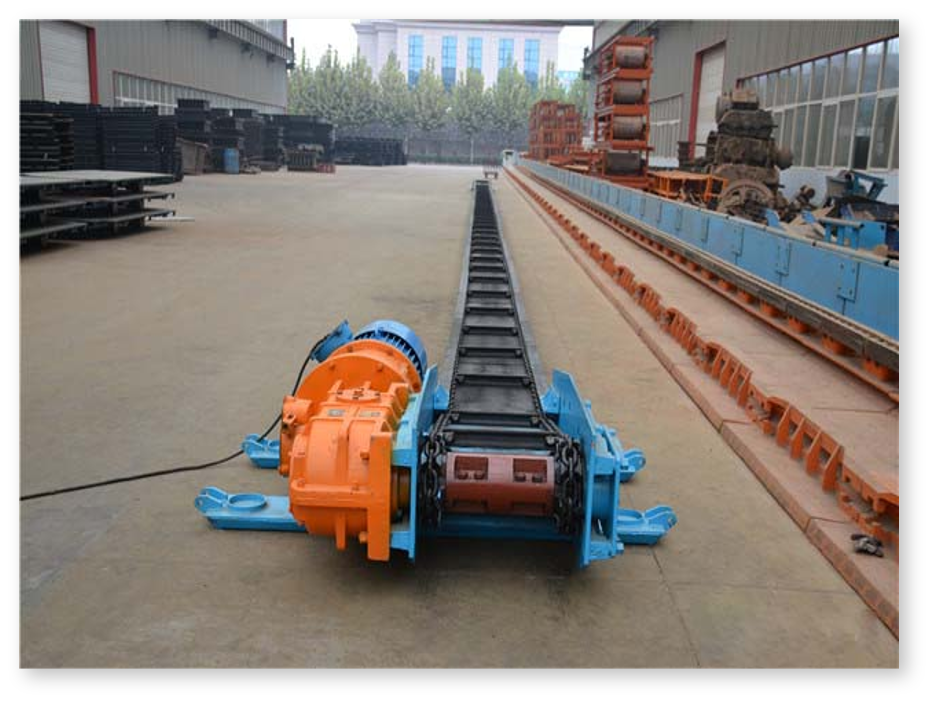

机头部是输送机的传动装置，包括机头架、电动机、液力联轴器、减速器、机头主轴和链轮组件等。作用是电动机通过联轴器、减速器、机头主轴和导链轮，带动刮板在溜槽内运行，将煤输送出来。
型号 | 设计长度（m) | 输送量(t/h) | 传递功率(kw) | 参考重量(kg) | 圆环链规格（mm） | 中部槽规格（mm) |
SGD237/5.5V | 40 | 40 | 0.5 | 5.5 | 板链式 | 200x237x330 |
SGD280/7.5 | 40 | 30 | 0.63 | 7.5 | 10x40-B | 1200x280x125 |
SGD280/11 | 60 | 30 | 0.63 | 11 | 10x40-B | 1200x280x125 |
SGD320/17B | 80 | 40 | 0.59 | 17 | 14x50-B | 1200x320x150 |
SGD320/18.5 | 80 | 40 | 0.59 | 18.5 | 14x50-B | 1200x320x150 |
SGD320/22 | 100 | 40 | 0.59 | 22 | 14x50-B | 1200x320x150 |
SGD420/22 | 80 | 60 | 0.66 | 22 | 14x50-C | 1200x420x150 |
SGD420/30 | 100 | 80 | 0.66 | 30 | 18x64-B | 1200x420x150 |
...等 | ||||||
